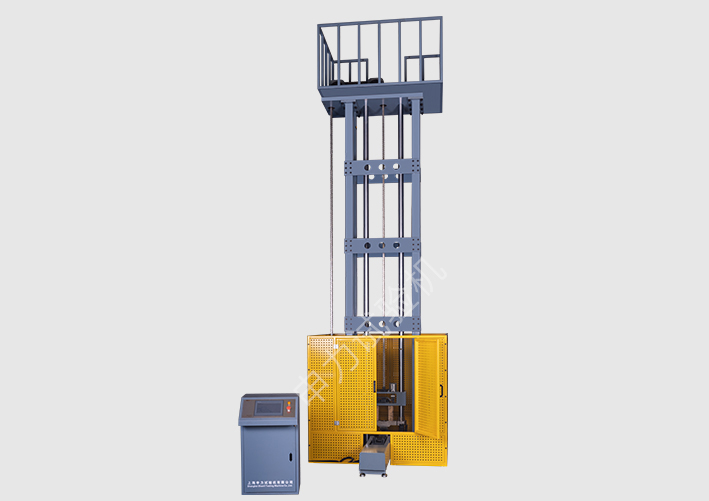

NDT系列落锤式攻击试验机
宣布时间：2024-05-24 16:54:10 浏览次数：297次
行业：金属
装备概述
该试验机适用于铁素体钢的无塑性转变温度试验。试验机知足《GB/T6803-2008铁素体钢的无塑性转变温度落锤试验要领》《ASTM E208-2006用导向落锤试验测定铁素体钢无塑性转变温度的标准试验要领》等标准中对NDT试验的有关要求及有关划定
主要特点
本装备主要用于铁素体钢的无塑性转变温度试验。本机抵达海内先进水平，各项性能优越、清静可靠，操作、装置、维修利便，人机工程合理，形状雅观大方。
手艺参数
型号 | NDT-6000 | NDT-3000 | NDT-2000 |
最大攻击能量 | 6000J | 3000J | 2000J |
最小攻击能量 | 600J | 300J | 200J |
锤体1质量 | 60kg | 30kg | 30kg |
锤体2质量 | 30kg | 15kg | 15kg |
锤体3质量 | / | / | / |
总锤体质量 | 180kg | 90kg | 60kg |
攻击高度 | 1000mm～3400mm | ||
攻击速率 | 4.2m/s～7.8m/s | ||
主锤体质量误差 | ±1% | ||
提锤速率 | 约3m/min | ||
高度丈量误差 | ≤±10mm | ||
锤刃硬度 | HRC58～62 | ||
锤刃曲率半径 | R25±0.1mm | ||
支座硬度 | HRC58～62 | ||
锤刃中心与支座中心误差 | ≤±2.5mm | ||
试样支座跨距 | P-1：305mm P-2、P-3：100mm | ||
试样规格 | P-1～P-6试样 | ||
主机形状尺寸 | 1080mm×1700mm×4660mm | ||
气源要求 | 0.4～0.7Mpa，，Φ8气管快速讨论 | ||
主机重量 | 约1500kg | ||
