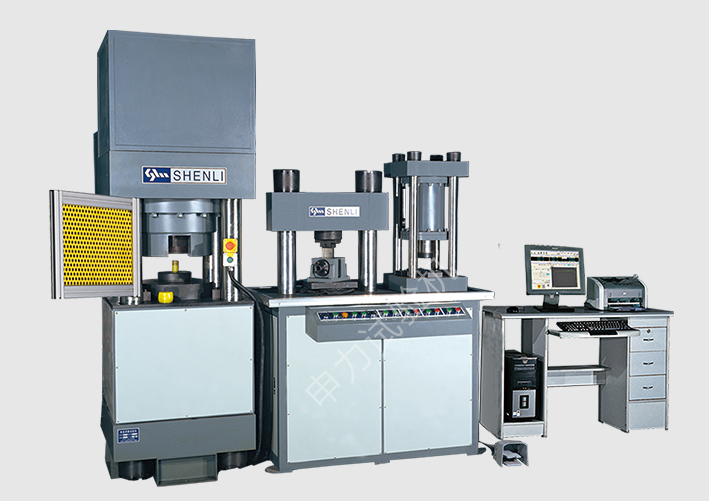

YQ-Z系列微机控制全自动快速顶锻试验机
宣布时间：2024-05-24 15:31:46 浏览次数：529次
行业：金属
性能特点
金属质料的顶锻试验要领是金属质料在室温或热状态下沿试样轴线偏向施加压力,将试样压缩,磨练金属在划定的锻压比下遭受顶锻塑性变形的能力并显示金属外貌缺陷。主要用来研究金属质料在大宗生产模压件时的质量状态，以便针对缺陷情形而作响应刷新。YQ-Z系列微机控制全自动快速顶锻试验机，是在原有老型号试验机上更新设计的新型顶锻试验机，接纳盘算机自动控制试样压扁高度的原理替换原来用标准垫块做试验的方法(延用原微机控制电子万能试验机的事情原理及手艺)。其原理是先确定试样规格及压下量后，将试样尺寸及压下量输入盘算机，然后接纳盘算机控制最新入口伺服驱动器和伺服电机发动丝杠运转，使功效垫块自动调理高度，通过快速顶锻压扁后完成试验。大大降低了操作职员的事情强度，提高事情效率。特殊是解决了以往在大规格试样上替换垫块的难题(因垫块重量太重且规格太多的问题)。
应用规模
本系列产品主要应用于钢铁企业、标准件生产企业、工具生产企业等普遍生产磨练金属质料的顶锻试验。
本系列产品切合《YB/T5293-2022金属质料顶锻试验要领》要求。
具有专利号：ZL 2019 2 2436985.3
手艺参数
型号规格 | YQ-2000Z | YQ-3000Z | YQ-5000Z |
最大试验力 | 2000kN | 3000kN | 5000kN |
最大剪切力 | 1000kN可选配 | ||
最大校直力 | 150kN、300kN、600kN（可选配） | ||
冷顶锻速率（mm/s） | 60 | 60 | 70 |
热顶锻速率（mm/s） | 90 | ||
顶锻时间（s） | 0.5 | ||
行程调解速率 | 10～100mm/min | ||
行程位移精度 | 5μm | ||
冷顶锻锻压比 | 1/2 | ||
热顶锻锻压比 | 1/3 | ||
冷顶锻适用规格（mm） | 5～25 | 10～35 | 10～45 |
热顶锻适用规格（mm） | 20～60 | 20～90 | 20～110 |
主机形状尺寸（mm） | 960×900×2100 | 690×1050×2150 | 950×1100×2550 |
泵站形状尺寸（mm） | 1800×1000×750 | 1950×1100×1050 | 1950×1100×1350 |
操作台形状尺寸（mm） | 560×550×950 | ||
电源 | 交流三相五线380V | ||
总功率（kW） | 8 | 9 | 12 |
重量（kg） | 4500 | 5500 | 7500 |
1、通常情形下冷热顶锻试验不可兼容，如客户需要冷、热顶锻试验在一台机械上完成订货时需特殊声明。
2、最大顶锻力取决于试样直径、试样的抗拉强度和锻压比，请用户选型时向我公司咨询。也可凭证用户要求生产指定机型
3、国家标准的锻压比是1/2、1/3，若有特殊锻压比的需求,可按用户要求生产扩展锻压比,如2/3、1/4、2/5 等。
4、快速热顶锻试验机加热方法差别分为箱式炉、中频炉、工业炉等,用户需自行采购,也可委托我公司代为采购。
5、YQ-3000Z、YQ-5000Z产品标准机型无剪切,校直工位,客户如需要订货时请特殊声明，剪切最鼎力大举仅选1000kN,校直最鼎力大举可选头150kN、300kN、600kN 三种规格
