YQ-Z系列机械人控制全自动快速顶锻试验机
宣布时间：2024-05-24 15:27:47 浏览次数：365次
行业：金属

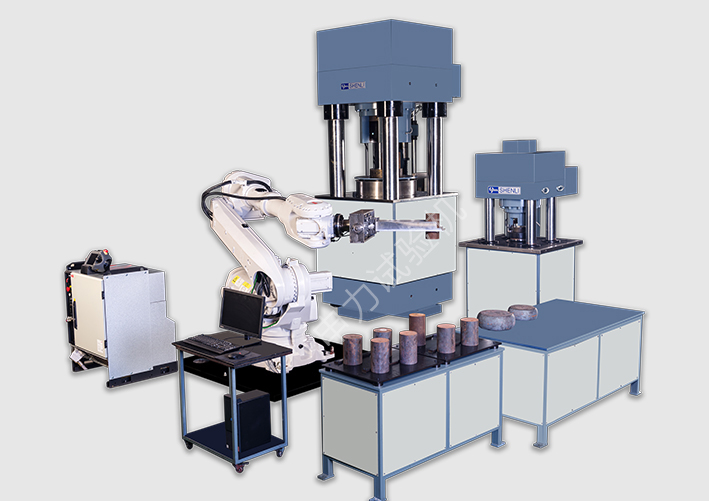

名称：8000kN机械人控制全自动快速顶锻试验机
性能特点
金属质料的顶锻试验要领是金属质料在室温或热状态下沿试样轴线偏向施加压力,将试样压缩,磨练金属在划定的锻压比下遭受顶锻塑性变形的能力并显示金属外貌缺陷。主要用来研究金属质料在大宗生产模压件时的质量状态,以便针对缺陷情形而作响应刷新。YQA-D系列PLC控制全自念头械人快速顶锻试验机,是在原有YQA-Z系列PLC控制全自动快速顶锻试验机上升级的新型顶锻试验机,接纳机械人自动控制取样、送样、快速顶锻、取出试验竣事后的试样一系列的自动化试验历程。

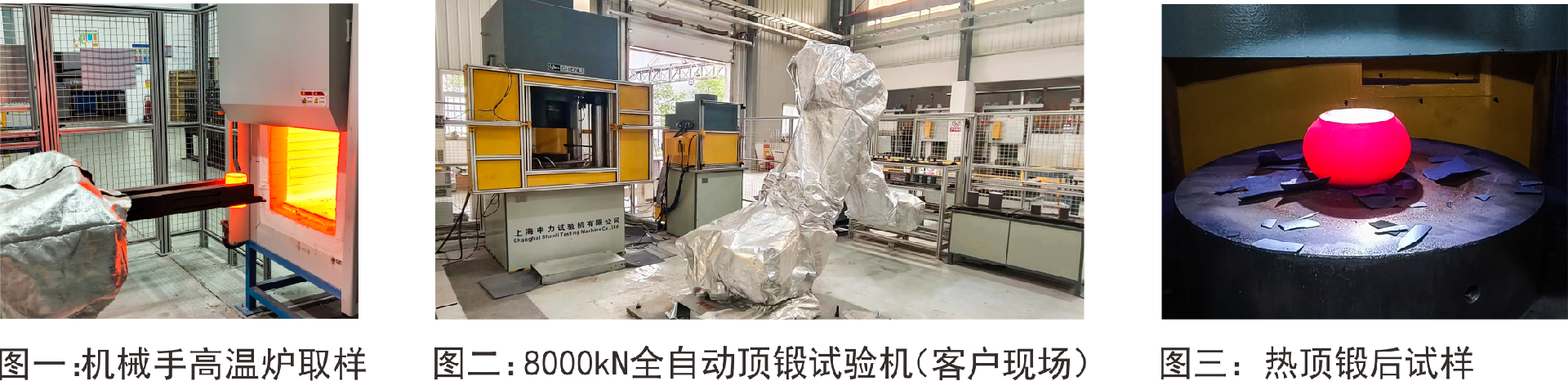

本装备通过ABB机械人控制实现无人化24小时试验，大大降低了操作职员的事情强度，提高事情效率。特殊是解决了以往在大规格试样上替换垫块的难题(因垫块重量太重且规格太多的问题)。
手艺参数
冷顶锻规格 | YQ-Z3000kN | YQ-Z5000kN | YQ-Z6000kN | YQ-Z8000kN |
热顶锻规格 | YQR-Z3000kN | YQR-Z5000kN | YQR-Z6000kN | YQR-Z8000kN |
最大压扁试验力（kN） | 3000kN | 5000kN | 6000kN | 8000kN |
冷顶锻速率（mm/s） | 70 | |||
热顶锻速率（mm/s） | 90 | |||
顶锻时间（s） | 最快0.5s,凭证现实顶锻行程上调 | |||
行程调解速率 | 10～180mm/min | |||
行程位移精度 | ±0.01mm | |||
冷顶锻锻压比 | 1/2、1/3、用户自界说（软件可自界说下压量） | |||
热顶锻锻压比 | 1/3、1/4、用户自界说（软件可自界说下压量） | |||
冷顶锻适用规格（mm） | 10～35 | 10～45 | 10～50 | 20～50 |
热顶锻适用规格（mm） | 20～90 | 20～110 | 20～120 | 20～160 |
主机形状尺寸（mm） | 690×1050×2150 | 950×1100×2550 | 1000×1300×2900 | 1000×1350×2900 |
泵站形状尺寸（mm） | 1950×1100×1050 | 1950×1100×1350 | 2000×1500×2050 | 3000×1700×2100 |
电源 | 交流三相五线380V | |||
总功率（kw） | 18 | 25 | 38 | 50 |
重量（kg） | 6000 | 8500 | 10500 | 16000 |
