名称：600kN/1000kN机械人控制全自动液压单拉试验机系统
性能特点：

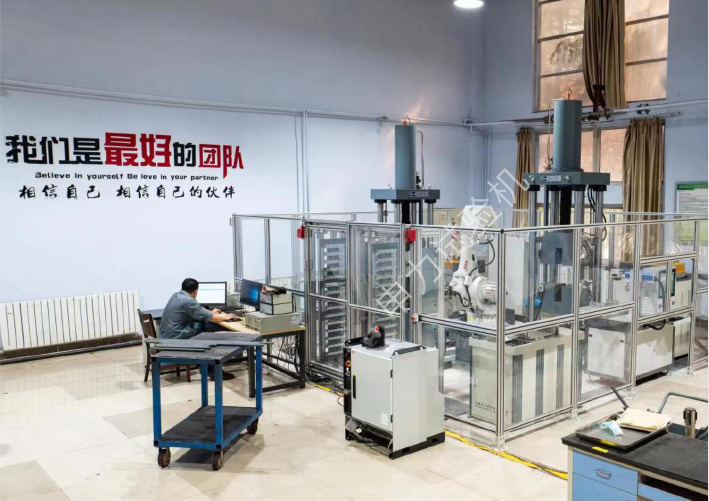

本装备为机械人控制全自动液压单拉试验机系统，用于棒材、板材等试样大批量的力学性能拉伸测试，能实现自动扫码(可自动获取系统派发信息)、自动丈量首径、自动拉伸、试样竣事后自动接纳试样、数据自动上传等完全无人化的试验全历程。

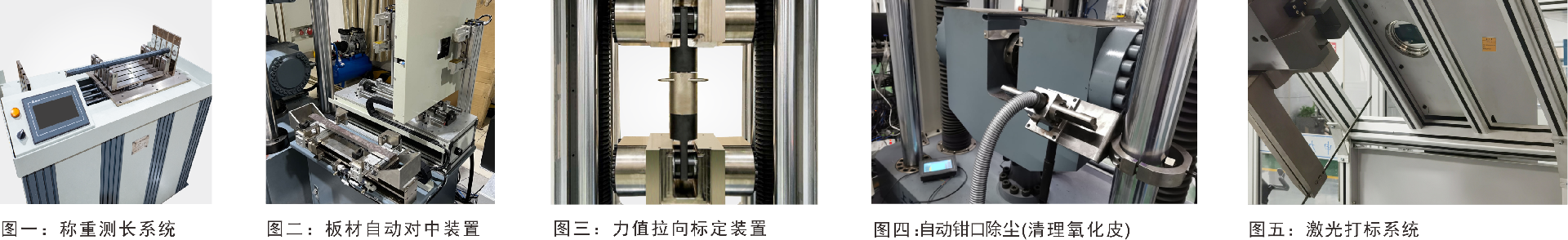

本装备由信息识别扫码系统(选配)、自动称重测长系统、横截面丈量装置、二台液压单拉自动伸试验机主机、液压平推夹具、全自动引伸计、机械人控制系统、试样接纳系统系统、清静联动防护系统、电脑及软件等组成。
手艺参数：
项目 | 型号 | WDW-600Z | WDW-1000Z | WDW-2000Z |
主机 | 最大试验力 | 600kN | 1000kN | 2000kN |
精度品级 | 0.5级 | |||
丈量规模 | 1%～100%FS | |||
主机结构形式 | 四立柱主机框架结构 | |||
位移区分率 | ≤0.001mm | |||
最大试验速率 | 350mm/min | 350mm/min | 280mm/min | |
拉伸夹头间最大距离 | 750mm | 750mm | 750mm | |
有用试验宽度 | 560mm | 845mm | 850mm | |
液压夹具 | 夹持方法 | 液压平推 | 液压平推 | 液压平推 |
最大测试负荷 | 600kN | 1000kN | 2000kN | |
最大夹持力 | 900kN | 1500kN | 3000kN | |
试样夹持规模 | 2～40mm | 2～60mm | 2～60mm | |
试样尺寸 | 试样总长 | 400～750mm | ||
试样平行宽度 | 12.5mm、20mm、25mm | |||
试样平行长度 | 60～120mm | |||
试样原始标距 | 50～100mm | |||
试样数目 | 60根 | |||
截面丈量系统 | 板材丈量规模 | 0.1～4mm/4～50mm | ||
厚度 | 0～28mm | |||
圆棒材丈量规模 | Φ5～Φ30 | |||
丈量点 | 三点（显示在试验界面可导出原始纪录） | |||
自动丈量点与点距离 | 恣意设定 | |||
称重测长系统 | 丈量方法 | 双截面四点对测 | ||
丈量规模 | Φ3～Φ50 | |||
称重规模 | 0.1～50kg | |||
试样长度 | 400mm～800mm（可按要求扩展） | |||
丈量数目 | 1根/5根（5根钢筋拉伸试样重量及长度划分显示） | |||
全自动视频引伸计 | 精度 | 0.5级 | ||
区分率 | 优于0.4μm | |||
感光芯片像素 | ≥100万 | |||
装置物柜 | 通例≥380mm（可按需求定制） | |||
默认功效 | 单点位移，弯曲绕度 两点位移，通例两点牢靠式引伸计 多标距点，自动判断断点来协调引伸计位置，取代物理打标距点和断后样拼接 | |||
光源 | 双侧短波光源 | |||
通导 | USB3.0 | |||
全自动接触式引伸计 | 标距设定规模 | 10～205mm | ||
标距误差 | <0.5%或0.1mm,取大值 | |||
应变丈量规模 | 105mm | |||
试样夹持规模 | 60mm | |||
机械人 | 机械人种类 | 六自由度机械人 | ||
负载 | 40/60kg | |||
最大事情半径 | 2050/2550mm | |||
重复定位精度 | 0.06mm | |||
效率 | 20根/时 | |||
重量 | 约10500kg | |||
电源总功率 | 18kw | |||
