WDW-Z系列机械人控制电子万能全自动试验机系统
宣布时间：2024-05-24 14:57:39 浏览次数：263次
行业：金属

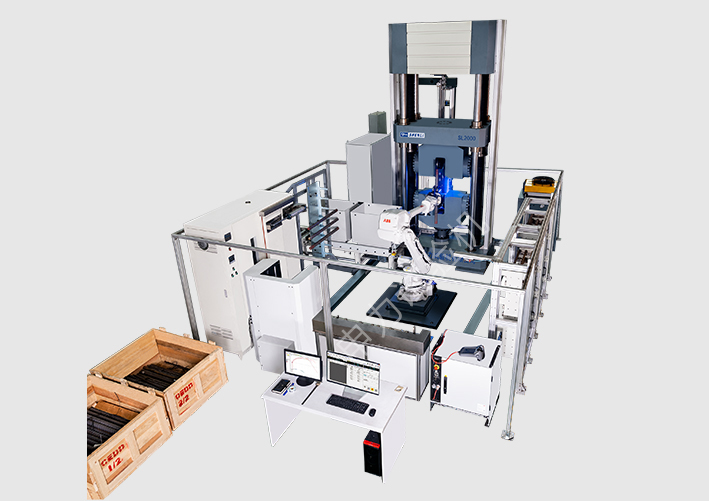

名称：2000kN机械人控制全自动试验机系统
性能特点
随着中国制造的产能增添 ，对种种质料的检测需求越来越大 ，机械人控制全自动试验机系统 ，解决了大批量试验的现实需求 ，只需将试样放入试样架 ，
其余均由全自动试验系统完成 ，降低人工本钱 ，提高了测试效率 �；等丝刂频缱油蚰苋远匝榛晌⒒刂频缱永焓匝榛骰� ，液压平推夹具、

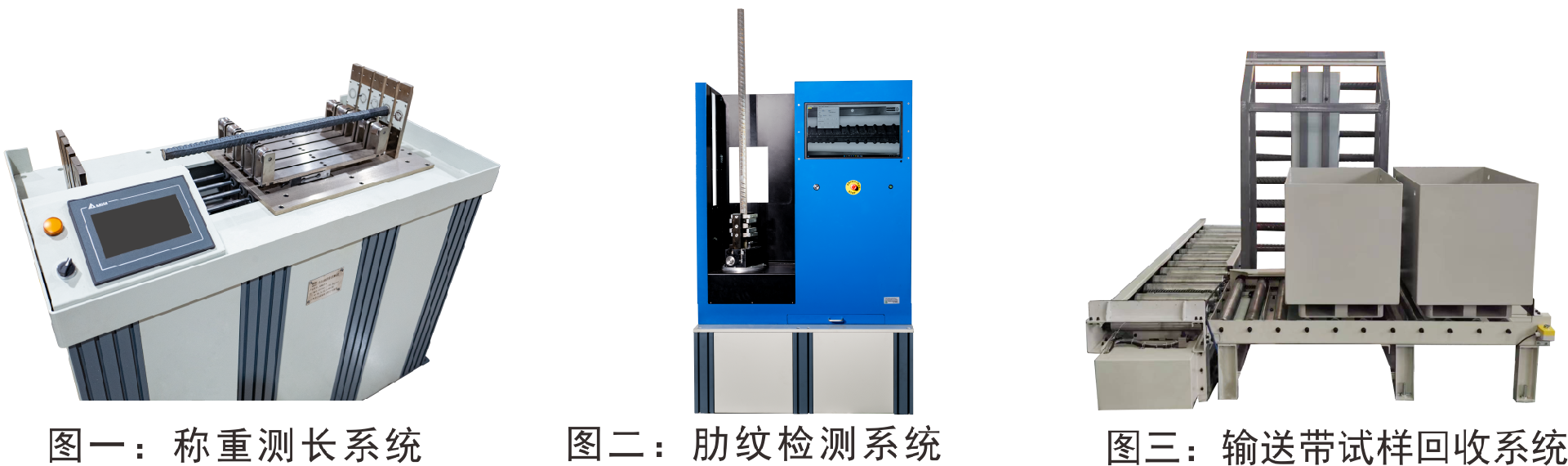

信息识别扫码系统、称重测长系统、肋纹检测系统、情形箱养护系统、自动钳口除尘(整理氧化皮)、全自动引伸计、机械人试样卸样系统、试样接纳
系统系统、清静联动防护系统、电脑及软件等组成 ，能实现完全自动化、无人化的全自动试验历程 ，自动处置惩罚数据并上传到上位机 。
手艺参数
项目 | 型号 | WDW-600Z | WDW-1000Z | WDW-2000Z |
扫码信息识别系统 | 读取规模 | 二维码、条形码 | ||
对焦方法 | 自动对焦 | |||
最小区分率 | 二维码0.063mm、条形码0.082mm | |||
称重测长系统 | 丈量规模 | Φ3～Φ50 | ||
称重规模 | 0.1～50kg | |||
试样长度 | 400mm～800mm（可按要求扩展） | |||
丈量数目 | 1根/5根（5根钢筋拉伸试样重量及长度划分显示） | |||
肋纹检测系统 | 横肋高度尺寸（mm） | 0～8.0 | ||
横肋间距尺寸（mm） | 2～230 | |||
纵肋间距尺寸（mm） | 0～30 | |||
肋条倾角α（°） | 35～70 | |||
镜头 | 用于GEWI、Bamboo、Spiral等螺纹钢丈量 | |||
情形相养护系统 | 温度规模 | 40℃～110℃ | ||
螺纹钢试样规模 | 10～50mm | |||
温度匀称度 | ≤±10%℃（恒温空载状态下） | |||
主机 | 最大试验力 | 600kN | 1000kN | 2000kN |
主机类型 | 电子万能平推主机 | |||
精度品级 | 0.5级 | |||
立柱间有用距离 | 685mm | 940mm | 1100mm | |
最大试验速率 | 250mm/min | 200mm/min | 200mm/min | |
拉伸夹头最大距离 | 730mm | 1100mm | 1250mm | |
液压夹具 | 夹持方法 | 液压平推 | 液压平推 | 液压平推 |
最大测试负荷 | 600kN | 1000kN | 2000Kn | |
最大夹持力 | 900kN | 1500kN | 3000Kn | |
螺纹钢试样夹持规模 | 2～40mm | 2～60mm | 2～60mm | |
试样尺寸 | 试样总长 | 400～750mm | ||
试样平行宽度 | 12.5mm、20mm、25mm | |||
试样平行长度 | 60～120mm | |||
试样原始标距 | 50～100mm | |||
试样数目 | 60根 | |||
全自动视频引伸计 | 精度 | 0.5级 | ||
区分率 | 优于0.4μm | |||
感光芯片像素 | ≥100万 | |||
默认功效 | 单点位移 ，弯曲绕度 两点位移 ，通例两点牢靠式引伸计 多标距点 ，自动判断断点来协调引伸计位置 | |||
光源 | 双侧短波光源 | |||
全自动接触式引伸计 | 标距设定规模 | 10～205mm | ||
标距误差 | <0.5%或0.1mm,取大值 | |||
应变丈量规模 | 105mm | |||
试样夹持规模 | 60mm | |||
机械人 | 机械人种类 | 六自由度机械人 | ||
负载 | 60kg | |||
最大事情半径 | 2050mm | |||
重复定位精度 | 0.06mm | |||
