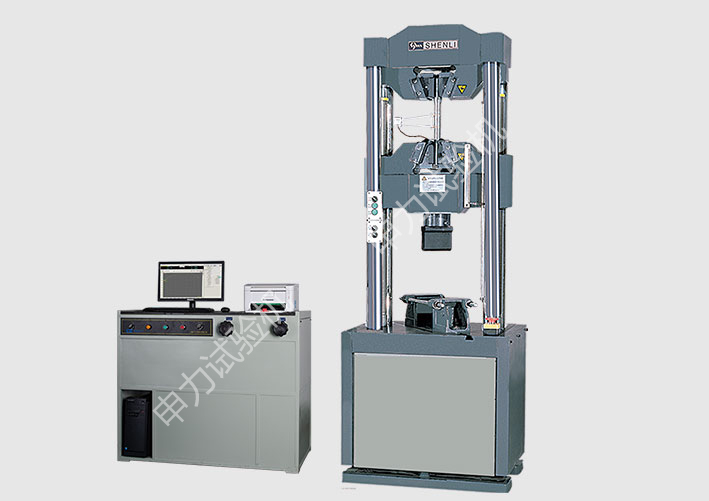

WAW系列微机控制电液伺服万能试验机
宣布时间：2024-05-24 09:04:07 浏览次数：414次
行业：金属
名称：WAW系列微机控制电液伺服万能试验机
用途
可应用于金属带、管材、圆钢、螺纹钢、板材、标准试样、、焊接件、钢绞线等种种金属质料的拉伸、压缩。弯曲、剪切、力学性能试验。
知足标准:
GB/T2611试验机通用手艺要求
GB/T16826电液伺服万能试验机
JJG139拉力、压力和万能试验机
装备规格：300kN、500kN/600kN、1000kN、2000kN、3000kN
蜗轮蜗杆试验机 钢绞线试验机
拉伸试验 弯曲试验 压缩试验
手艺参数
型号规格 | WAW-200/300 | WAW-500/600 | WAW-1000 | WAW-2000 | WAW-3000 |
最大试验力 | 200 kN /300kN | 500 kN /600kN | 1000 kN | 2000 kN | 3000 kN |
丈量规模 | 1%～100FS | ||||
主机结构形式 | 四立柱主机框架结构 | ||||
精度品级 | 0.5级、1级 | ||||
试验力示值准确度 | ±0.5%/±1% | ||||
试验力区分率 | 500000码 | ||||
位移示值准确度 | ±0.5%/±1% | ||||
变形示值准确度 | ±0.5%/±1% | ||||
量程 | 全量程不分档 | ||||
位移区分率（mm） | 0.001 | ||||
变形丈量规模（mm） | 1%～100%FS | ||||
采样频率 | 50Hz/1000Hz热切换 | ||||
应力速率规模 | 1～60（N/mm）s | ||||
应变速率规模 | 0.00025/s～0.0025/s | ||||
立柱间有用宽度（mm） | 390 | 440 | 520 | 855 | 875 |
拉伸钳口最大间距（mm） | 630 | 670 | 690 | 940 | 1390 |
标配圆试样夹持直径（mm） | φ9～32 | φ13～40 | φ20～60 | φ16～61 | φ16～61 |
标配扁试样夹持厚度（mm） | 0～15 | 0～30 | 0～30 | 10～61 | 10～61 |
压缩面最大间距（mm） | 570 | 610 | 610 | 820 | 1270 |
上下压盘尺寸（mm） | φ128×30 | φ128×30 | φ148×40 | φ198×60 | φ198×60 |
弯曲支辊间距规模（mm） | 30～400 | 30～480 | 50～480 | 50～720 | 50～820 |
活塞行程（mm） | 250 | 250 | 250 | 250 | 250 |
活塞移动速率（mm/min） | 0.1～80 | 0.1～80 | 0.1～70 | 0.1～70 | 0.1～70 |
横梁移动速率（mm/min） | 320 | 300 | 250 | 200 | 200 |
主机形状尺寸（mm） | 720×560×2000 | 770×6000×2300 | 900×660×2500 | 1300×900×3260 | 1340×1000×3860 |
琴台式油源形状尺寸（mm） | 1200×600×1000 | ||||
总功率（kW） | 3 | 4 | 5 | 7 | 8 |
重量约（kg） | 1800 | 2500 | 3800 | 8000 | 11000 |
