WDW系列微机控制电子万能试验机
知足种种质料性能的拉伸试验>>>
电子万能质料试验机的载荷规模为1000N至2000kN，可提供卓越的准确性和可靠性。
知足种种质料性能的拉伸试验，适用于薄金属、塑料、橡胶、电线、钢丝、泡沫、弹性体、生物质料、紧固件等种种质料的性能测试。
1）WDW系列具有多种细密型、高刚度的台式单柱和落地式双柱设置可供选择，设置差别的工装夹具、变形丈量等附件，知足种种试验的要求。
2）全数字闭环控制系统，控制交流伺服电机，提供更准确的横梁速率控制。
3）工业设计的铝合金防护罩，�；じ呔裙鲋樗扛�，又展现了优美的外观。
4）可选双空间，越发普遍知足的测试要求，提高试验效率。
多种的控制方法，力、速率、位移、变形控制、应力应变控制、及等速率加荷、低周循环疲劳控制等多种控制方法。

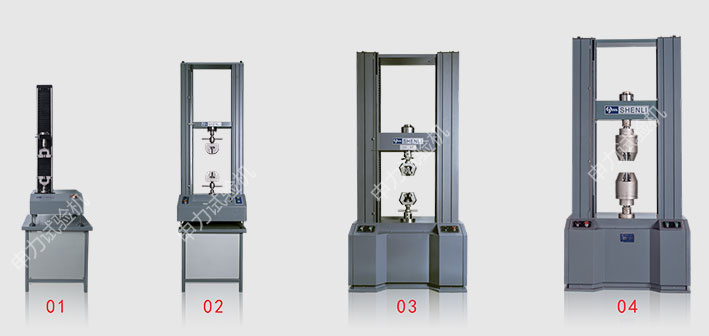

01 WDW-5kN台式单柱手动夹具
02 WDW-20kN台式手动夹具
03 WDW-100kN落地式手动夹具
04 WDW-300kN落地式液压楔形夹具
手艺参数：
型号规格 | WDW-1/2/501 | WDW-5 | WDW-10 | WDW-20/3002 | WDW-50 | WDW-10003 |
最大试验力 | 1kN/2kN/5kN | 5kN | 10kN | 20/30kN | 50kN | 100kN |
主机结构形式 | 台式单柱 | 台式双柱 | 落地门式 | |||
试验空间 | 单空间 | 单空间/双空间 | ||||
夹具方法 | 手动夹紧/气动夹紧 | |||||
精度品级 | 0.5级/1级 | |||||
试验力丈量规模 | 1%～100%FS | 0.4%～100%FS | ||||
试验力示值准确度 | ±0.5%/±1% | |||||
试验力区分力 | 500000码 | |||||
力速率控制调理规模 | 0.005～10%FS/S | |||||
力速率控制精度 | 设定值的±1% | |||||
位移示值准确度 | ±0.5% | |||||
变形丈量规模 | 1%～100%FS | |||||
变形示值准确度 | ±0.5%/1±% | |||||
采样频率 | 50Hz/1000Hz热切换 | |||||
位移示值准确度 | ±0.5% | |||||
位移区分力 | 0.015μm | |||||
位移速率控制精度 | ±0.5%/±1% | |||||
应变速率控制调理规模 | 0.005～10%FS/s | |||||
应变速率控制精度 | 设定值的±1% | |||||
最大试验速率（mm/min） | 1000 | 500 | ||||
最小试验速率（mm/min） | 0.005 | |||||
最大速率时的最鼎力大举（kN） | 1/2/5 | 5 | 10 | 20/30 | 50 | 100 |
笔直试验空间（mm） | 600 | 650 | 640 | |||
有用试验宽度（mm） | 210 | 400 | 530 | |||
上下压盘尺寸（mm） | φ58×20 | φ98×30 | φ118×30 | |||
圆试样夹持直径（mm） | φ4～φ9 | φ4～φ10 | φ4～φ20 | |||
扁试样夹持厚度（mm） | 0～7 | 0～14 | ||||
立柱直径（mm） | 40 | 35 | 50 | |||
丝杠公称直径（mm） | 32 | 50 | ||||
主机宽度（mm） | 530 | 670 | 1100 | |||
主机深度（mm） | 530 | 510 | 830 | |||
主机高度（mm） | 1580 | 1660 | 2390 | |||
总功率（kW） | 1 | 2 | 4 | |||
电源 | AC 220V＋10%，50Hz | |||||
重量（kg） | 200 | 400 | 1100 | |||
